一、项目简介
湖北美标汽车制冷系统有限公司是浙江银轮机械股份有限公司控股的一家专业性汽车空调生产企业。公司位于湖北省荆州市，注册资本7500万元，是中国制冷空调工业协会汽车空调工作委员会理事单位，湖北省高新技术企业、创新型试点企业。公司主营业务为汽车空调系统及零部件制造销售、安装、维修及技术咨询，拥有卡车、客车（6-12米顶置、半顶置、内置、微型）、轿车空调系统、管片式蒸发器、平行流冷凝器、水箱、管路、电子控制系统等主营业务的基础工艺和技术平台。
为致力于汽车空调的极致客户体验，用于汽车空调的噪声检测，从而为降低噪声寻求科学解决方案提供精准的数据。湖北美标汽车制冷系统有限公司向我公司（广州丹品人工环境技术有限公司）于签订了购买汽车空调半消声室和丹品DP四通道噪声与振动分析仪合同。
二、项目要求
由广州丹品人工环境技术有限公司设计及承担建设该汽车半消声室，并在规定的时间内竣工且通过验收。产品竣工验收合格后，继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容：
1） 半消声室安装项目建设方案及使用材料全部由供方负责设计安装，供方将其专利技术“涡轮增压微循环变频消声通风系统”（专利号：200520108948.5）的全部或部分应用于需方半消声室安装项目建设之中；
2） 半消声室安装项目内部的有效净尺寸：3800mm×3500mm×3400mm，则制作后外部有效尺寸分别 为：5800m×5500mm×4300mm；
3） 半消声室安装项目安装专业无回声无噪声的照明灯具 4盏，4个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处；
4） DP4A四通道噪声与振动分析仪
半消声室产品验收主要条款：
1） 在无外界异常干扰的情况下，本底噪音Lgn（A）≤20dB（A）；
2） 满足室内反射面上方近似半自由场环境的截止频率 Fc≤100Hz。
三、现场勘查
我公司专业的声学技术工程师在需方工厂正常的工作情况下，采集了建造现场的相关数据如下：

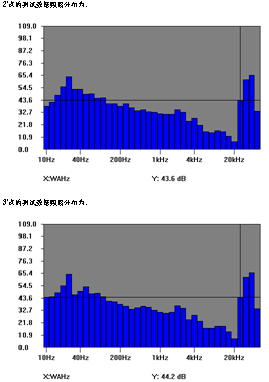

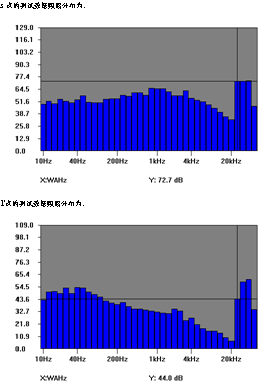

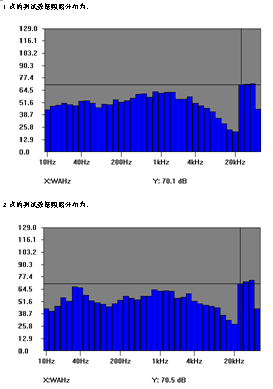

1、现场数据记录：
备注：每次现场测量后，需要将仪器中的测试内容和本文件的内容归档保存（一份电子档、一份纸质档）。
四、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现半自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离半消声室约1.5m处的四台压缩机动力机组的低频振动
上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载，或请扫描本公司微信公众服务号二维码得到免费推送
五、制造施工安装

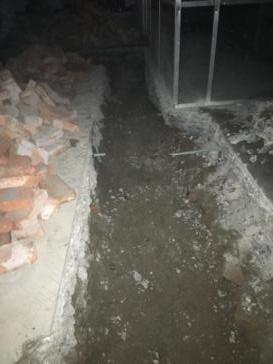

1、现场隔振地面土建施工

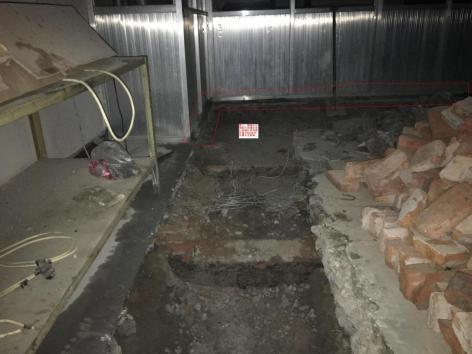

图一、现场隔振地面土建开始施工
图二、现场隔振地面土建施工指导

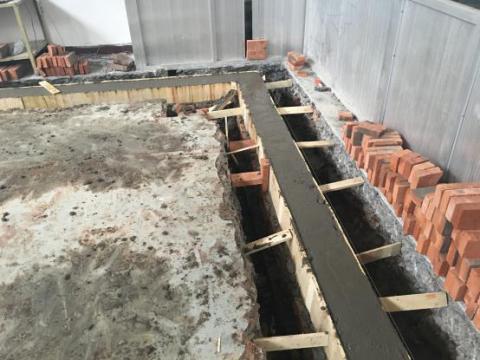

2、现场地面圈梁施工
图三、现场地面圈梁施工

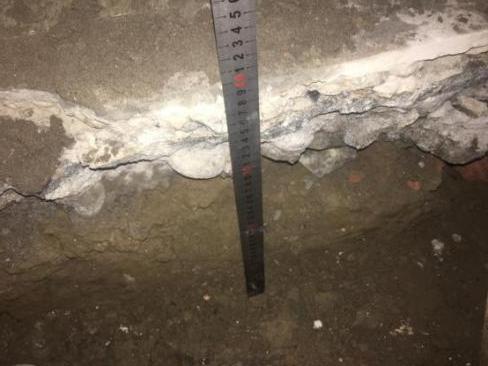

3、现场地面减振施工尺寸确认

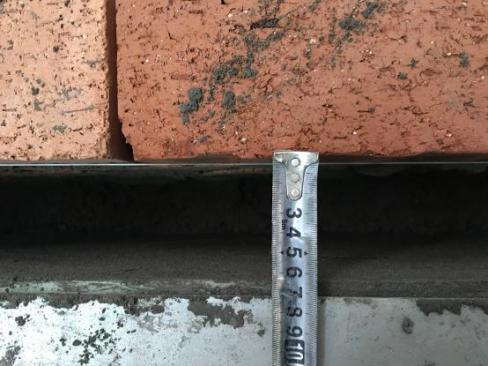

图四、现场地面减振施工深度尺寸确认
图五、现场地面减振施工宽度尺寸确认
4、现场隔声墙体施工

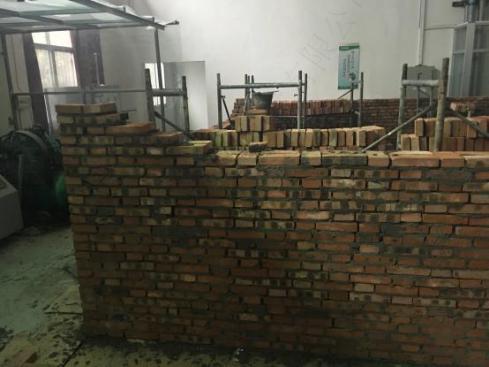

图六、现场隔声墙体施工
5、现场隔声天面预埋件

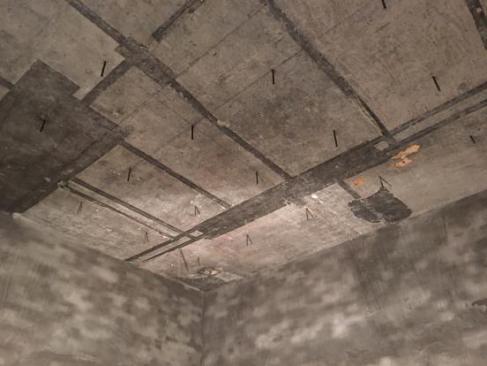

图七、现场隔声天面预埋件
5、现场全反射地面

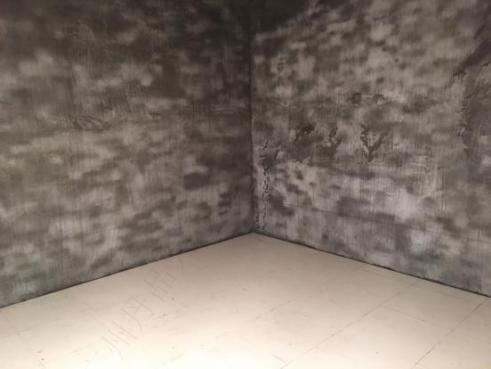

图八、现场半自由声场全反射地面
6、室内后空腔施工

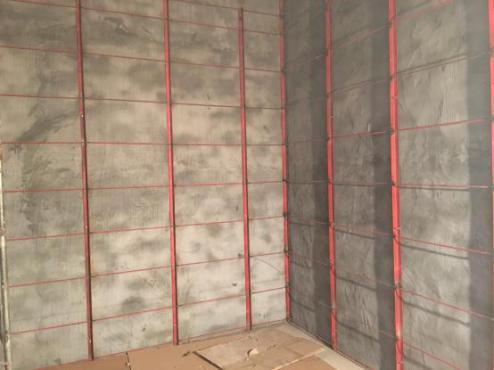

图九、室内半自由声场后空腔施工
7、室内吸声材料尖劈的安装

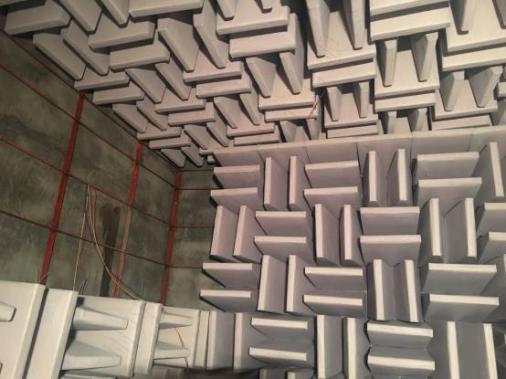

图十、室内吸声材料尖劈的安装调试
8、室内监控系统的安装

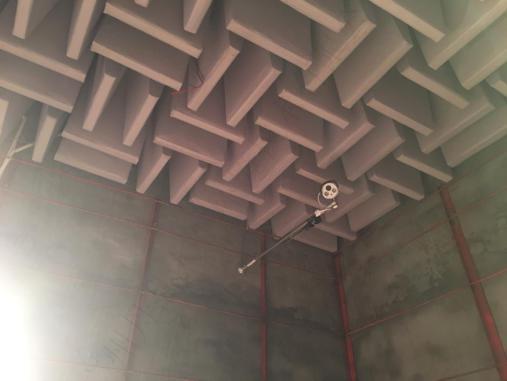

图十一、室内监控系统的安装

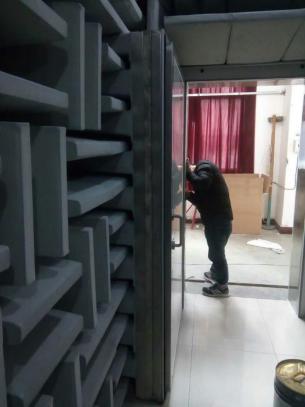

9、隔音消声声闸门的安装
图十二、带尖劈隔音消声声闸门的安装
10、完工后的半消声室

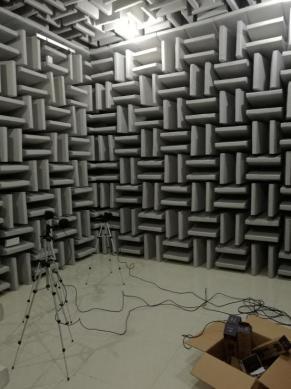

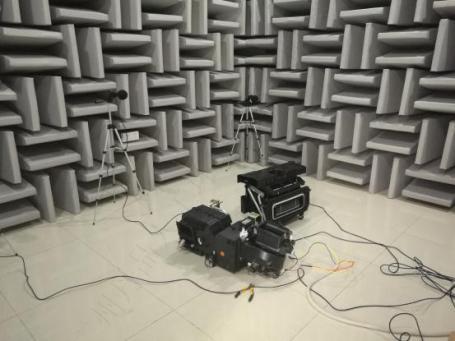

图十三、完工后半消声室内饰（中间为丹品DP四通道噪声与振动分析仪传声器）
图十四、完工后半消声室内饰（中间为被测汽车空调）

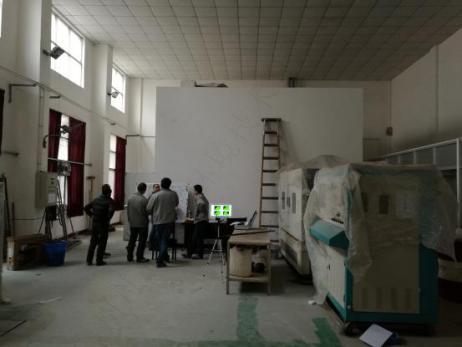

图十五、半消声室外观（中间为丹品DP四通道噪声与振动分析仪培训）

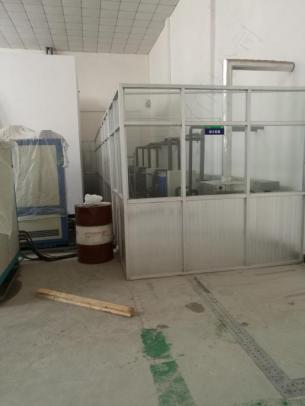

图十六、距离半消声室约1.5m处的四台压缩机动力机组（严重低频振动源）
六、现场实测验收

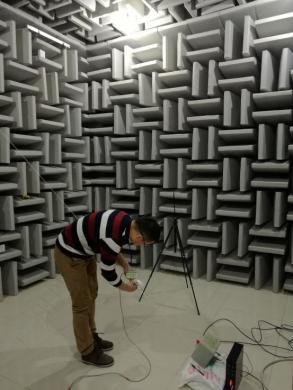

1、半消声室的声学技术指标现场测试验收
图十七、声学技术指标现场测试（由具有CNAS声学计量资质的国家权威单位检测）

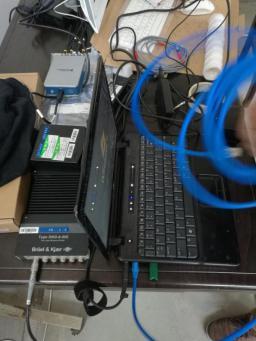

图十八、声学技术指标现场测试（用全套丹麦B&K的PULSE设备现场检测）
上述半消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载，或请扫描本公司微信公众服务号二维码得到免费推送。
七、测试结果：
1、距离半消声室1.5m远处的压缩机组工作时，环境噪声值Len（A）=71.9dB（A），室内本底噪声值Lgn（A）=17.9dB（A）；
2、距离半消声室1.5m远处的压缩机组不工作时，环境噪声值Len（A）=45.2dB（A），室内本底噪声值Lgn（A）=16.0dB（A）；
3、半自由声场的性能：在100Hz~20KHz频率范围内进行1/3倍频带分析，通过将测试声源发射的声压的空间衰减，与理想的半自由声场中声压随距离的平方反比定律的衰减相比较，其偏差值均在最大允许偏差内。
